蒸汽烘箱


蒸汽烘箱资料导航目录:蒸汽烘箱应用 | 蒸汽烘箱简介 | 蒸汽烘箱特点 | 蒸汽烘箱工作原理 | 蒸汽烘箱技术参数 | 蒸汽烘箱保养与维护 | 蒸汽烘箱选购原则 | 蒸汽烘箱使用规范 | 蒸汽烘箱注意事项
蒸汽烘箱应用
蒸汽烘箱作为工业中的生产设备和试验设备,被广泛应用于:木制品、纺织、造纸、药材、食物、EPP、化学原料等等易燃行业产品之烘烤、干燥、预热、试验。
蒸汽烘箱样式一  蒸汽烘箱样式二

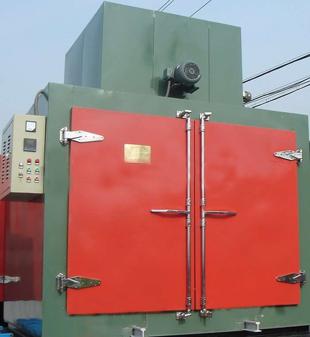

蒸汽烘箱样式一
蒸汽烘箱样式二
蒸汽烘箱简介
蒸汽烘箱由角钢、不锈钢板以及冷钢板构成。保温层则由高密度硅酸铝棉填充,高密度硅酸铝棉保证了烘箱的保温性,也确保了使用者的安全性。加热器安装位置可是底部、顶部或两侧。用数显智能仪表来控制温度。蒸汽烘箱风道设计有两种:水平送风和垂直送风!
蒸汽加热烘箱的构成,主要包括:箱体、控制系统、加热系统、安全保护系统和附加功能构成。
箱体结构
1.内箱:一般采用SUS304不锈钢制作。
2.外箱:采用冷轧板制作。
3. 控制柜
控制系统
1.温控器:采用国外进口,控制精确,稳定度高.具有程序升降温功能,输出报警直接显示.分辨率0.1℃
2.计时器:能记录运行时间,温度到达设定值开始计时.时间到达后有声光报警。 加热系统
1.采用蒸汽加热方式。
2.热交换器:耐腐蚀铜或不锈钢制品。
3. 蒸汽加热比例阀,控制输出比例。
安全保护系统
1.无熔丝保护开关。
2.超温保护:超温时,机器警示灯指示,自动关机。
3.过电流保护器。
4. 减压阀,压力表。
5.积水与排水系统装置。
6.行程开关。
7. 高低温报警保护装置。
附加功能
记录仪:箱内任意两点温度实质监控,随时查看箱内温度变化.可储存,打印历史温度曲线数据。
蒸汽烘箱  蒸汽烘箱里面
蒸汽烘箱

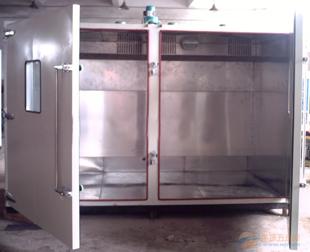

蒸汽烘箱里面
蒸汽烘箱特点
1、热风在烘箱内循环,热效率高,节约能源。
2、利用强制通风作用,烘箱内设有风道,物料干燥均匀。
3、烘箱运转平稳。自动控温,安装维修方便。
4、适用范围广,可干燥各种物料,是理想的通用干燥设备。
利用蒸汽给烘箱加热管路连接示意图
利用蒸汽给烘箱加热管路连接示意图
蒸汽烘箱工作原理
蒸汽烘箱空气循环系统采用风机循环送风方式,风循环均匀高效。风源由循环送风电机(采用无触点开关)带动风轮经由加热器,而将热风送出,再经由风道 至烘箱内室,再将使用后的空气吸入风道成为风源再度循环,加热使用。确保室内温度均匀性。当因开关门动作引起温度值发生摆动时,送风循环系统迅速恢复操作状态,直至达到设定温度值。
蒸汽烘箱工作原理
蒸汽烘箱工作原理
蒸汽烘箱技术参数
1、 加热热源:蒸汽、电、远红外、电蒸汽两用。
2、 使用温度:蒸汽加热:50-140℃,最高150℃。电、远红外加热温度50-350℃。
3、 备有自控系统和电脑控制系统。
4、 常用蒸汽压力0.02-0.8Mpa(0.2-8kgf/cm2)。
5、 配有电加热按I型计算15kw,实用5-8kw/h。
6、 特殊要求在定货时表明。
7、 使用温度大于140℃或小于60℃,要在订货时注明。
8、 本厂出厂烘车,烘盘尺寸统一,可以互换。
9、 烘盘尺寸:460×640×45
行业标准 技术参数
型号规格
每次干燥量(kg) 风机功率(kw) 耗用蒸率(kw) 散热面积(m2) 风量(m/h) 上下温差(℃) 配用烘盘 外形尺寸面(宽×深×高) 配套烘车
RXH-14-B CT-I 100 1.1 20 20 1400 ±2 48 2430×1200×2375 2
RXH-27-B CT-II 200 1.1 40 40 5200 ±2 96 2430×2200×2433 4
RXH-41-B CT-III 300 2.2 60 80 9800 ±2 144 3430×2200×2620 6
RXH-54-B CT-IV 400 2.2 80 100 9800 ±2 192 4460×2200×2620 8
RXH-5-C CT-C-O 25 0.45 5 5 3450 0 8 1200×1000×1750 0
RXH-7-C CT-C-IA 50 0.45 10 10 3450 ±2 24 1400×1200×2000 1
RXH-14-C CT-C-I 100 0.45 18 20 3450 ±2 48 2300×1200×2000 2
RXH-27-C CT-C-II 200 0.9 36 40 6900 ±2 96 2300×2200×2000 4
RXH-27A-C CT-C-IIA 200 0.9 36 40 6900 ±2 96 4460×1200×2290 4
RXH-41-C CT-C-III 300 1.35 54 80 10350 ±2 144 2300×3220×2000 6
RXH-41A-C CT-C-IIIA 300 1.35 54 80 10350 ±2 144 3430×2200×2000 6
RXH-54-C CT-C-IV 400 1.8 72 100 13800 ±2 192 4460×2200×2290 8
RXH-25-A 高效高温远红外灭菌烘箱 1200×1000×1600 1

蒸汽式热风循环烘箱:
型号 工作温度℃ 工作室尺寸mm
NF88-5 10~300 1600×1000×1600
NF88-6 1600×2000×1600
NF88-7 2600×2000×1600
NF88-8 3600×2000×1600
蒸汽烘箱保养与维护
蒸汽烘箱的保养是一个很细心的过程,我们必须要想对待孩子一样用心,这样才是智慧的生产者。学会保养机械,对你的生产长期受用。一般蒸汽烘箱的保养和维护分两个部分:第一,箱体内外保养;第二,电气控制箱部分维护
箱体部分的保养
1、上下班用软布把箱体表面擦干净,保持烘箱表面清洁,防止表层脱漆影响外观。
2、工作室内也应经常擦拭,以免腐蚀性物质粘附在内胆上,影响使用寿命。
3、定期检查通风口是否堵塞,并定时清理积尘,保证风道送风通畅。
4、定期检查锁扣是否紧固,如有松动,需更换,保证密封性。
5、定时检查风机运转是否正常,有无异常声音,如有立即关闭机器检查,以免烧坏马达。
电气控制箱的维护
1、电控制箱应定期检修,以免因电气控制线路或设备老化影响生产进度。
2、定时检查温控器是否准确,如不准确,请调整温控器的静态补偿或传感器修正值或者更换。
3、突然停电,要把电源开关关闭,防止来电时自动启动。
蒸汽烘箱选购原则
一、在烘箱的构造方面:
1、烘箱工作室(内胆):内胆的材质对于高温环境的要求也是非常高的,一般情况分搪瓷钢板,镀铝钢板,镀锌钢板,不锈钢四种材质,烘箱采用不锈钢,在质量方面是最好的选择。
2、加热性能:市场上一般有石英加热管和不锈钢加热管,两者各有千秋,注重节能环保的可以选购价格便宜的石英管,但是在使用和寿命方面不锈钢优势更大。温控器一般采用较贵的数字式简易操作,易控制。
3、为提高保温效能,烘箱的保温层有石棉的和陶瓷纤维两种,后者较环保。
蒸汽烘箱使用规范
蒸汽烘箱能在较低温度下得到较高的干燥速率,充分利用热量,主要适用于对热敏性物料和含有容剂及需回收溶剂物料的干燥。广泛应用于医药,冶金,电子五金,食品,化工,PCB烘烤等等行业。其设计内容主要包括:内胆的材料、控制器的选择、密封性、加热管的设计、线路的布置、以及外观的设计等等因素,这些因素一定程度上决定了蒸汽烘箱的品质是否能达到先进的水平。
蒸汽烘箱的加热是根据环境温度来的,冬季温度比较低,最低使用温度是:室温+10度,所以在选用时,如果使用的温度过高或过低都是不行的,如发现这样的情况,应及时与蒸汽烘箱厂家的技术维修人员联系。
如果蒸汽烘箱的密封圈损坏会直接影响到密封性,蒸汽烘箱被广泛应用在化工、制药行业,这些行业本身有化学成分,所以配件就很容易损耗。很多人会有这样的疑问,为什么我的蒸汽烘箱会漏气?很可能是因为密封圈已破损。烘箱硅橡胶是不耐腐蚀和酸碱性的,所以在使用的时候,需要特别的注意,不能让液体直接接触到密封圈。若遇到无法解决的故障时,请及时联系蒸汽烘箱厂家的维修人员来进行维修。
蒸汽烘箱注意事项
1.使用该蒸汽烘箱须有专人负责,蒸汽烘箱使用完毕应切断外来电源,免除意外事故发生。
2.工作室内放置试品时,不能太密,以免影响工作室内气流的正常流动,每个物品之间须有10~20mm间隙,而且对称放置 ,每层搁板上的物品放置要交错,最底层搁板的距离与工作室底部必须有大于100mm的距离。
3.在蒸汽烘箱周围应留一定的空间,便于蒸汽烘箱散热及操作和维护。
4.防止尖、锐物划伤蒸汽烘箱。
5.请勿随意拆装电器元件及蒸汽烘箱的另(部)件,以免损坏电气控制线路,造成设备的人为故障而影响其性能。
6.贮存、使用设备时,周围无易燃、易爆及腐蚀性物质。
7.不准将易燃、易爆及挥发物品放入本蒸汽烘箱中进行干燥处理。
8.使用蒸汽烘箱前请认真阅读本"产品使用说明书"后,再进行各项操作。
